Schweißende line-/BIWtechnik

Schweißenslinie

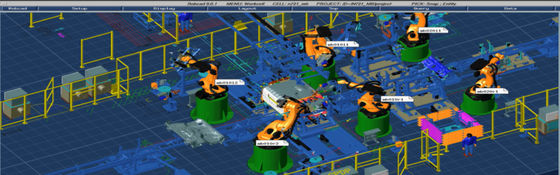

Projekteinleitung: Automatische schweißende Linie der Leicht- LKW-Fahrerhausversammlung. Die vier Modelle sind auf der gleichen Linie, mit einer Jahresleistung von 50.000 Einheiten und von 14 KUKA-Robotern.

Schweißende Fertigungsstraße des Automobilkörpers ist eine der wichtigen Fertigungsstraßen im Produktionsverfahren von Autos, von Kleinbussen und von anderen Modellen. Aus der Perspektive der Entwicklungsgeschichte der Automobilindustrie, hat die Körperschweißenslinie manuelle schweißende Linien in den fünfziger Jahren und in den sechziger Jahren zu automatisiertem steifem Schweißen in den siebziger Jahren erfahren. Fließband - das Stadium des flexiblen schweißenden Roboterfließbands nach den achtziger Jahren.

Entwicklungstrend der Automobil-Schweißens-Fertigungsstraße

Zur Zeit ist der Entwicklungstrend der Automobile der Welt von der Massenproduktion zur Multivielzahl- und Klein-reihenproduktion. Um den umfangreichen und verschiedenen Bedarf von Automobilverbrauchern zu erfüllen und dem heftigen Wettbewerb im Automobilmarkt sich anzupassen, fahren bedeutende Automobilhersteller in der Welt fort den vorbildlichen Änderung Zyklus zu verkürzen, um die Aktualisierung von Fahrzeugtypen zu beschleunigen, also wird die moderne Automobilschweißenslinie allmählich in der Funktion flexibler.

Automatische Fertigungsstraße für einzelnes Fahrzeug

Die typische Form der Fertigungsstraße wird im Abbildung 5. gezeigt Sie im Allgemeinen benutzt örtlich festgelegte spezielle Befestigungen und arbeitet mit Manipulatoren für automatisches Schweißen und Versammlung zusammen. Materialien werden automatisch herein durch Kräne transportiert und gesetzt, und Shuttle austauschend, sind Maschinen für Produkttransport zwischen jeder Station häufig benutzt. Sie wird durch hohe Produktions-Leistungsfähigkeit, hohes Maß Automatisierung und stabile Qualität gekennzeichnet, aber es ist noch eine EinzelSpeziesfertigungsstraße.

horizontales bewegliches Gerät

Das Arbeitsprinzip dieses Teils ist oben einfach gesagt erwähnt worden fährt Zahnstangentriebgerät im Fahrwerk das bewegliche Dia, um das Werkstück zu fahren, um sich horizontal zu bewegen. Es ist wert, zu erwähnen, dass der Positionierungsblock, der auf das bewegliche Skateboard installiert ist hauptsächlich, die Rolle der Positionierung des Werkstückes spielt, und die Form des Positionierungsblockes für die Seitenwand von verschiedenen Modellen ist auch unterschiedlich. Wenn Sie die Seitenwand anderer Modelle schweißen möchten, müssen Sie nur den Positionierungsblock ersetzen. Andere Teile brauchen nicht, groß geändert zu werden. Verglichen mit der traditionellen Übertragungseinrichtung, ist diese Methode weiter in Richtung zur Flexibilität entwickelt worden.
