ZB21008-Changqing Changqing T11 Automatisierungs-Import-Projekt

ZB21008-Changqing Changqing T11 Automatisierungs-Importprojekt

1. Projektnummer: ZB21008

2. Projekt-Name: Automatisierungs-Import-Projekt Changqing Changqing T11

3. Projektstandort: Hefei Changqing Machinery Co., Ltd. - Tongxiang-Basis

4. Projekteinleitung: Boden- und Seitenwandunterbaugruppenautomatisierungsbereich der Front EP12 (5 Roboter), Automatisierungsbereich der Seitenwand EP12 (2 Roboter), Arbeitsplatz-Automatisierungsbereich des Roboters EP12 (6 Roboter)

Dieses Projekt ist hauptsächlich ein allgemeines Plattformfertigungsstraßemodell, das durch Maschinerie Hefeis Changqing Modelle Chery T19C&T18 zwei entwickelt wird. Die Linie Körper wird hauptsächlich durch Roboter- und PLC-Automatisierungssteuerung produziert.

5. Der aktuelle Status des Projektes: Massenproduktion

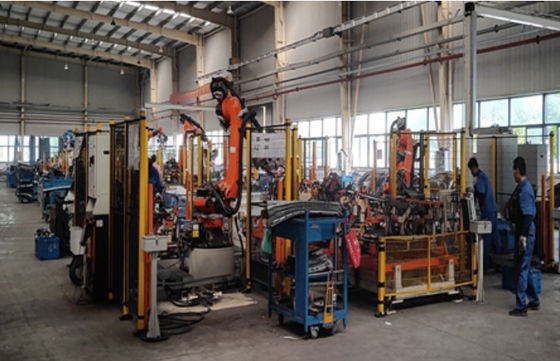

Pic1

Pic2

Analyse auf dem Struktur- und Funktionsprinzip der Übertragungseinrichtung der schweißenden Fertigungsstraße des Automobils

Die Übertragungseinrichtung der Seitenkonsoleversammlung des Automobils als Beispiel nehmend, werden seine Struktur und Arbeitsprinzip im Detail unten analysiert.

Die Übertragungseinrichtung des SeitenkonsoleFließbands eines bestimmten Fahrzeugtyps nimmt eine Vierstation an, die Stangengerät austauscht, das horizontale und vertikale Bewegung verwirklichen kann. Die Struktur- und Funktionsanalyse jeder Unterbaugruppe ist, wie folgt:

Hochwinden des Rahmens

Diese Struktur ist das „Hochwinden des Rahmens“ direkt angeschlossen mit dem Hochwindengerät, das eine der wichtigen Komponenten der ganzen Übertragungseinrichtung ist, und es kann mit dem Hochwindengerät frei angehoben werden und gesenkt werden.

Die Unterstützungsplattform (1) (2) (3) wird mit der Anschlussplatte angeschlossen, damit einige unabhängige Rahmen eine komplette Linie bilden, und die gefahrene zylinderförmige Gangstange und der zusätzliche gestoßene Zylinder im Hochwindengerät werden direkt mit jeder Unterstützungsplattform zusammengebracht, um seine Vertikale darüber hinaus sicherzustellen, sind einige Zusatzgeräte (später erwähnt werden) auf sie und das Fahrwerk ist installiert auch auf die Stütztabelle (3) installiert;

Zusätzlich zur Formung der ganzen Linie, spielt die Anschlussplatte auch hauptsächlich die Rolle der Unterstützung des leitenden rollenden Gerätes und des Reiseschalters: das leitende rollende Gerät wird auf die gesamte Anschlussplatte verteilt, die hauptsächlich eine leitende Rolle für das bewegliche Skateboard spielt; die Pleuelstange spielt hauptsächlich die Rolle der Verstärkung der Starrheit der Anschlussplatte:.

horizontales bewegliches Gerät

Das Arbeitsprinzip dieses Teils ist oben einfach gesagt erwähnt worden fährt Zahnstangentriebgerät im Fahrwerk das bewegliche Dia, um das Werkstück zu fahren, um sich horizontal zu bewegen. Es ist wert, zu erwähnen, dass der Positionierungsblock, der auf das bewegliche Skateboard installiert ist hauptsächlich, die Rolle der Positionierung des Werkstückes spielt, und die Form des Positionierungsblockes für die Seitenwand von verschiedenen Modellen ist auch unterschiedlich. Wenn Sie die Seitenwand anderer Modelle schweißen möchten, müssen Sie nur den Positionierungsblock ersetzen. Andere Teile brauchen nicht, groß geändert zu werden. Verglichen mit der traditionellen Übertragungseinrichtung, ist diese Methode weiter in Richtung zur Flexibilität entwickelt worden.
