Technik des Boden-S311 automatischen des Schweißens-Line/BIW

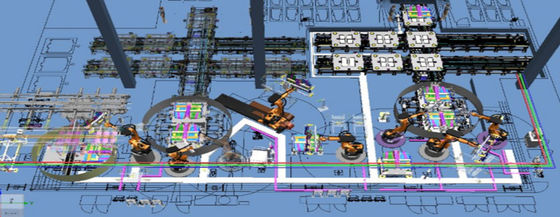

Automatische schweißende Linie des Bodens S311

Projekteinleitung: 60JPH; 36 Roboter; drei Modelle auf der gleichen Linie!

Im Anfangsstadium der Automobilentwicklung, wurden direkte Fertigungsstraßen (vereinfachte durch-artige Fertigungsstraßen) hauptsächlich benutzt. In den sechziger Jahren und in den siebziger Jahren Befestigungsfertigungsstraßen begleitend wurden häufig verwendet, aber wegen der großen, komplexen Struktur und großen der Bewegungsträgheit der angeschlossenen Befestigungen, ist es schwierig, die Mängel der Multivielzahlproduktion und den Unterstützungsgebrauch der Roboter zu verwirklichen. Deshalb in der Mitte und im Ende der 70er-Jahre, verbesserten bedeutende Automobilhersteller die durch-artigen Fertigungsstraßen. Die durch-artige Fertigungsstraße bedeutet, dass die Positionierungsund Spannvorrichtung (Befestigung) des Werkstückes von der Übertragungseinrichtung zwischen den Stationen getrennt wird. Die anhebende Stützstange, die Schweißenslinie austauscht, ist- eine allgemein verwendete durch-artige Fertigungsstraße. Diese Fertigungsstraße umfasst hauptsächlich die folgenden Teile: festklemmende und Navigationsanlage des Werkstückes, Übertragungseinrichtung zwischen Stationen und anhebendes System der Stange übermittelnd.

automatische mischende Fertigungsstraße des Multi-Modells

Die Form dieser Fertigungsstraße ist im Allgemeinen die selbe wie die der automatischen Fertigungsstraße des Einzelmodells. Der Hauptunterschied ist, dass die schweißende HauptFertigungsstraße Multimodellmischserienproduktion annimmt, im Allgemeinen 1 bis 3 Modelle. Die Einbauvorrichtung nimmt die spezielle Serienschaltungsmethode für jedes Modell an. Die Investitionskosten dieser Ausrüstung sind verhältnismäßig hoch und die unabhängigen Einbauvorrichtungen und umgebenden die Verkehrsbeziehungen jedes vorbildlichen Bedarfs, die Bedingungen der Produktionskapazität der ganzen Linie zu erfüllen, und die Ausrüstungsflexibilität ist arm, und die Investitionsleistungsfähigkeit der Automatisierungsausrüstung ist niedrig.

Die andere Weise ist, eine vier-mit Seiten versehene Drehbefestigung zu benutzen, die automatisch die entsprechende Produktion entsprechend verschiedenen Modellen schaltet, und der Manipulator führt vollautomatische Fertigung durch. Seine Hauptform wird im Abbildung 7. gezeigt Was die Bodenunterbaugruppenbefestigung anbetrifft, sie wird bewegt im Allgemeinen außerhalb der schweißenden Hauptlinie, um die Linie unabhängig zu gründen. Die schweißende Hauptlinie ist normalerweise eine schweißende Befestigung der Reparatur außer der Einbauvorrichtung, die einfacher, mit mehrfachen Modellen zu teilen ist.
