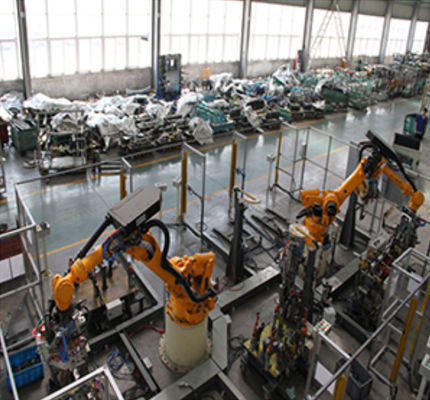

Automobilunterbaugruppen-Schweißarbeit-Insel des underbody-M4

Automobilunterbaugruppen-Schweißarbeitinsel des underbody M4

Fallhöhepunkte: 1. Erneuerung von vorhandenen Befestigungen mit niedrigen Kosten und kurzem Zyklus; 2. Es gibt viele Arten flexible Schaltung von Befestigungen, automatische Schaltung von verschiedenen schweißenden Zangen, 4 Roboter und eine Regiekontrollstation, 27 Sätze Befestigungen und 16 Stationen.

Analyse auf dem Struktur- und Funktionsprinzip der Übertragungseinrichtung der schweißenden Fertigungsstraße des Automobils

Die Übertragungseinrichtung der Seitenkonsoleversammlung des Automobils als Beispiel nehmend, werden seine Struktur und Arbeitsprinzip im Detail unten analysiert.

Die Übertragungseinrichtung des SeitenkonsoleFließbands eines bestimmten Fahrzeugtyps nimmt eine Vierstation an, die Stangengerät austauscht, das horizontale und vertikale Bewegung verwirklichen kann. Die Struktur- und Funktionsanalyse jeder Unterbaugruppe ist, wie folgt:

horizontales bewegliches Gerät

Das Arbeitsprinzip dieses Teils ist oben einfach gesagt erwähnt worden fährt Zahnstangentriebgerät im Fahrwerk das bewegliche Dia, um das Werkstück zu fahren, um sich horizontal zu bewegen. Es ist wert, zu erwähnen, dass der Positionierungsblock, der auf das bewegliche Skateboard installiert ist hauptsächlich, die Rolle der Positionierung des Werkstückes spielt, und die Form des Positionierungsblockes für die Seitenwand von verschiedenen Modellen ist auch unterschiedlich. Wenn Sie die Seitenwand anderer Modelle schweißen möchten, müssen Sie nur den Positionierungsblock ersetzen. Andere Teile brauchen nicht, groß geändert zu werden. Verglichen mit der traditionellen Übertragungseinrichtung, ist diese Methode weiter in Richtung zur Flexibilität entwickelt worden.

Die Struktur des niedrigen Brettes jeder Station

Die Grundplatten jeder Station werden zusammen durch Anschlussplatten angeschlossen, um das Unterstützungsgerät der gesamten Automobilschweißenslinie zu bilden, die die gesamte Übertragungseinrichtung und die schweißende Befestigung stützen muss. Darüber hinaus um zu garantieren, dass das Datum der Befestigung und die Körperteile konsequent sind, zeichnen Sie den Datumsteilstrich auf dem niedrigen Brett entsprechend dem Entwurfsdatum. Das Planierengerät in der Zahl spielt hauptsächlich eine Rolle, wenn es die gesamte Übertragungseinrichtung planiert.

Was oben eingeführt worden ist, ist die Hauptstruktur der Übertragungseinrichtung, und es gibt einige Zusatzgeräte zusätzlich zu diesem.
