Technik des WBS-Speicher-Förderer-Line/BIW

WBS-Speicher-Förderer-Linie

WBS, das System übermittelt, kann die rechtwinklige Beförderung vom Werkstück im Raum 3D ermöglichen und der grundlegenden Einheit in allen Arten werden das Beförderungssystem mit verschiedenen Funktionen, diese kann die grobe Entladung verfasst, verurteilt Entladung, umgekehrtes Lagerhaus und andere Funktionen verwirklichen, um den Pufferbetrieb und die schnelle Beförderung des Werkstücks zu beenden. Gesteuert durch PLC, kann die volle Automatisierung der Beförderung erzielt werden. Die Hauptverfassungseinheiten umfassen Machtgurtrollenbett, Reibungsrollenbett, drehende Rollenbiegung, Shuttle, Stapelkran, Gleiter und andere Ausrüstung.

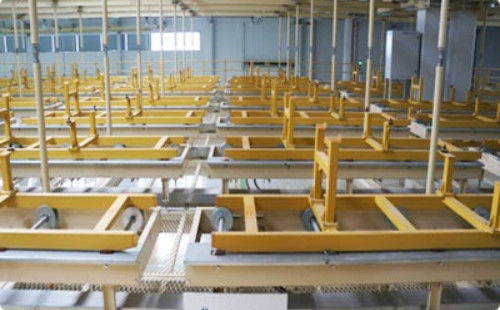

Bild 1-2

1 das Konzept der Speicherlinie

Normalerweise im Automobilproduktionsverfahren, unter den drei Werkstätten der schweißenden Werkstatt, wird malende Werkstatt und abschließendes Montagewerk, ein Pufferbereich für Rohkarosserie und gemalter Körper zwischen zwei angrenzenden Werkstätten gegründet.

Nachdem das Körperschweißen abgeschlossen ist, wird die Rohkarosserie von der schweißenden selbst-verteilenden Rollenbettlinie auf die Speicherlinie Gleiter durch die Gabel-artige Übergangsmaschine und Seitenhochwindenmaschine während des Schweißens übertragen und transportiert zum WBS-Lagerbereich der Speicherlinie. Verwirklichen Sie die Funktionen der Beförderung, der Einlagerung, der Lagerung, der Einlagerung und der Umkehrung der Rohkarosserie und sie zur malenden Werkstatt durch den schweißenden und malenden Korridor dann zu transportieren. Nach dem gemalten Körper wird gesprüht, hebt der Gleiter das Fahrzeug an den Übergabestellen des gemalten und gemalten Körpers auf und transportiert es zum PBS-Lagerbereich durch den allgemeinen malenden Korridor und verwirklicht die Funktionen der Beförderung, der Einlagerung, der Lagerung, des Auslands und Umkehrung des gemalten Körpers im PBS, und dann transportiert zur Endmontagelinie Übergabepunkt. Der Speicherbereich nimmt das Reibungsrollenbett an, das Methode übermittelt, die für die Übermittlung, das Sortieren und die Speicherung der Rohkarosserie und des gemalten Körpers angewendet wird.

2 Arten Speicherlinien

Die Speicherlinie einer Autofabrik umfasst im Allgemeinen zwei Speicherbereiche, WBS und PBS, die für die Lagerung, das Sortieren und Transport der Rohkarosserie und gemalte Körper von verschiedenen Modellen verwendet werden, um Anpassung von Produktionsunausgeglichenheiten im Schweißen, in der Malerei und in den Montagewerken zu erleichtern.

WBS (schweißender Körper Storge) bezieht sich den Puffer und den auf Speicherbereich zwischen der schweißenden Werkstatt und der malenden Werkstatt in der Autofabrik;

PBS (gemalter Körper-Speicher) bezieht sich den Puffer und den auf Speicherbereich zwischen der malenden Werkstatt und dem Montagewerk in der Autofabrik.

Mischentwurf des gedächtnisses 3

Es ist ein neuer Versuch, Speicherlinien in den inländischen Automobilproduktionsanlagen zu mischen. Eine inländische neue EnergiePersonenkraftwagen-Speicherlinie wird in zwei Speicherbereiche, WBS und PBS unterteilt (wie in Tabelle gezeigt wird 1) und auf der Zweitbodenplattform des Montagewerks errichtet. Sie kann den Transport und den Speicherbedarf von verschiedenen Modellen erfüllen.

Die Hardware der Speicherlinie Ablaufplanung schließt hauptsächlich Server, PC und RFID-Leseanschlüsse ein (wie in Tabelle 2) gezeigt. Unter ihnen wird der Server an das Ringnetz des Montagewerks und das Intranet des Unternehmens angeschlossen, um die Interaktion mit den MES-System-, PLC- und Kundeninformationsdaten zu erleichtern. PC-Computer wird für das Speicherbereichverschicken der Informationseingabe der Rohkarosserie und der gemalten Körperteile sowie WBS-, PBS-und Überwachungsgerät benutzt. RFRD liest den Anschluss, um die Gleiterzahl und VIN-Code im Gleitercodechip zu identifizieren, der für das Ablesen und das Binden von Fahrzeugkörperinformationen benutzt wird.

PBS hat 5 Wege mit insgesamt 90 Speicherschlitzen, WBS hat 4 Wege mit insgesamt 64 Speicherschlitzen, einschließlich feine Entladungswege, raue Entladungswege und umgekehrte Speicherwege, die in WBS- und PBS-flexibel geschweißt werden und gemalt werden können Speicherbereiche für Zwischenspeicher und den feinen Anordnungsbereich durch das Rücklager flexibel eingeben, um den Bedarf der Produktionsplanung und der Logistikverteilung zu erfüllen.
