Vorbehandlung/Automobillackiererei

1. Prozesseinleitung

Um malende Qualität sicherzustellen, ist es notwendig das Werkstück vor Malerei vorzubereiten, Schmutz, Öl, Fett, Rost etc. zu entfernen.

2. Prozessstadium (im Normalfall)

3. Entwurfsbeschreibung

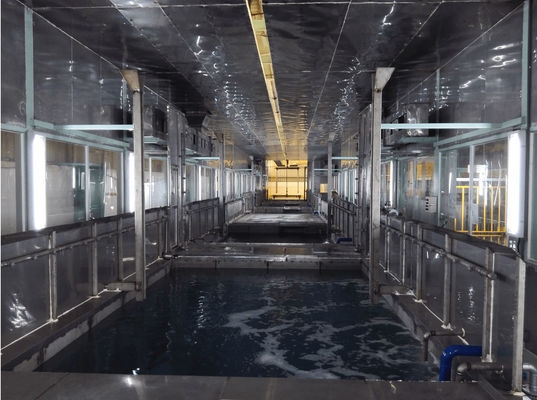

3-1 Behandlungstunnel

Der Tunnel ist geschaffen von der Stahlkonstruktion des Profils, die das Kreisförderersystem stützt und welches dann Abdeckungen mit normalen Stahlblechen ist.

• Abflussplattformen werden zwischen den Behältern geschweißt. Die Plattformen neigen sich in Richtung zu den folgenden Behältern.

Der Innenraum des Tunnels wird mit passenden Gehwegen für Wartungsoperation gepasst.

3-2 Bad ich Spray

Die Behälter werden von der SUS-Stahlplatte hergestellt, wie spezifiziert und werden mit Profilstahl verstärkt.

Die Badbehälter werden mit völlig Bad die Fahrzeugkarosserie versehen und wo erhitzt, ist erforderlich, kombiniert mit den Heizkreisen.

Die Behälter werden mit Wasserverbindungen für Anfangsfülle-oben und die Ableitung ausgerüstet.

Die Behälter werden mit einer geneigten Unterseite für Entwässerung versehen.

.

Die erhitzten Behälter werden mit 50mm Isolierung versehen.

3-3 Spraysystem

Horizontale Kreiselpumpen werden für alle Zonen benutzt.

Ein Kugelventil ist am Einlass und an einem Drosselventil auf Ausgang der Pumpe installiert.

Ein Membranmanometer wird an jeder Pumpe auf Druckstutzen zur Verfügung gestellt. Im Ausgang mit großem Druck, schwanken feuchtes Manometer ist installiert.

Der Spray funktioniert, wenn eine Fahrzeugkarosserie von der Oberfläche der Lösung steigt, wenn sie erforderlich ist.

Spraydüsen des Spraysystems haben 2 Art, Spraydüse u. Nebelspraydüse, ist sie entsprechend der Prozessanforderung installiert.

Die Umlaufsrohre für den Heizungsabschnitt werden mit 50mm Stärke rockwool isoliert.

3-4 Abwasserbehandlung

Im Ausgang jeder Umwälzpumpe, gibt es ein überschüssiges Auslassventil und schließt an das spezielle überschüssige Abflussrohr der Lackiererei, die überschüssige Flüssigkeit an, entlädt zur Station der Abwasserbehandlung für weitere Behandlung.

Der Abfluss bildet von der Abwasserbehandlung werden angeschlossen an Abwassersammlungsgrube Löcher.

3-6 Lösungsaussteuerung

Automatische Aussteuerungen sind auf alle Behälter, wenn nicht anders angegeben installiert.

4. Vorteil

1. Industrieller und internationaler Standard des Entwurfstreffens

2. Prozessfluß angemessen, der Reißnagelzeitbedingung erfüllen kann während Gebrauch weniger Bereich.

3. Wirtschaftliche Investition

4. Hohe Stabilität in der Lebenszeit und in der Leistung

5. Hohe Automatisierung

6. Umweltfreundlich und energiesparend

7. Bessere Filmqualität
