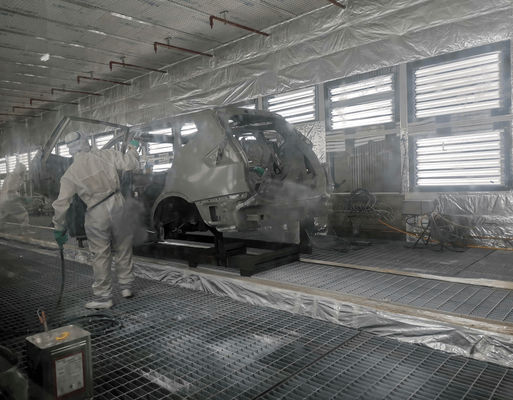

Spray-Stand/Automobillackiererei

1. Prozessbedingung

Die folgenden Stände sind eingeschlossen:

1) Zündkapselstand 2) Deckschichtstand

2. Entwurfs-Spezifikation

2-1. Standeinschließung

Der Stand besteht aus Seitenwänden, die von galvanisierten Stahlblechplatten hergestellt werden. welche mit gestaltetem Baustahl verstärkt werden. Integrierte oder unterschiedliche vertikale Unterstützungen tragen die Last der Filterdecke und des Plenums.

Die Wände werden mit Sicherheitsglasscheiben versorgt. Besondere Sorgfalt wird angewendet, um den Innenraum des Standes und sogar für einfache Reinigung glatt zu halten.


Türen mit automatischen Türschließern sind auf beide Seiten entlang den Seitenwänden installiert.

Die Filterdecke besteht aus austauschbaren Filterabschnitten, die durch einen Edelstahlmetallrahmen gestützt werden; die Decke ist über der Gesamtbreite und der Länge geschraubtes luftdichtes.

Viledon-Luftfilterrollenmaterial, das über der vollen Breite des Standes überspannt, ist installiert.

Über dem Lüftungskanal des Plenums eins, der von galvanisiertem Stahlblech gemacht wird, ist installiert. Dieser Versorgungskanal wird mittels der Filtertüten mit dem Plenum angeschlossen.


2-2. Blitz-wegzone

Der Entwurf dieser Zone wird vom Blech gemacht, wie spezifiziert.

Windows in den Seitenwänden wird für die Beleuchtungsbefestigungen zur Verfügung gestellt, die auf die Außenseite der Zone installiert sind.

Zugänge mit automatischem Türschließer werden an der Seite zur Verfügung gestellt

2-3. Malen Sie Wäscher- und Abgasanlage

Der Farbenwäscher ist über das in voller Länge der Sprayzonen, ausschließlich der Vorbereitung und der Luftdichtungszone installiert.

Es wird aus Stahlblech konstruiert, wie spezifiziert. Das Umlaufswasser wird zu den Farbenwäscher über die Überschwemmung von Blättern, wird gesammelt in konkreten Wasserrutschen geführt, und schließlich entladen in den Gerinnungsbehälter machte von der konkreten Grube.

2-4. Gerinnungs- und Zirkulationssystem

Der Gerinnungsbehälter wird unter dem Erdgeschoss errichtet.

Ein Lastaufnahmemittel wird zur Verfügung gestellt, um den Farbenschlamm vom Schlammpool anzuheben.
