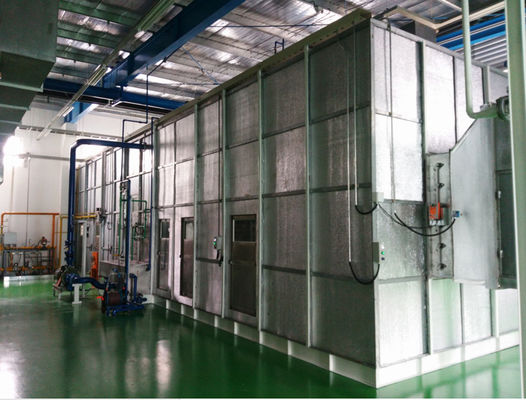

Klimaanlage-Einheit/Automobillackiererei

1. Entwurfs-Beschreibung

1-1. Luftzufuhreinheiten

Die Luftzufuhreinheit besteht aus einer galvanisierten Stahlblechwohnung, die die Filter mit 2 Schichten, Luftwäscher, Kondensator, Wärmetauscher und den Versorgungsfan unterbringt.

Die Frischluft wird durch Jalousien gezeichnet, wird durch Rolle oder Beutelfilter gefiltert, geduscht im Waschmaschinenabschnitt, erhitzt vom Wärmetauscher und verteilt dann auf den spezifizierten Bereich.

1-2. Lüftungsanlage

Der Arbeitsbereich u. die Stände werden durch unterschiedliche Luftzufuhreinheiten gelüftet.

1-3. Filter

Platten- oder Beutelfilter (Niveau 2) mit Stahlrahmen werden angewendet.

1-4. Luftwäscher

Der Luftwäscher lässt die Sättigungs-Leistungsfähigkeit ungefähr 85% von oder mehr und konstruieren, um nicht zu haben von gesprühtem Wasser zu übertragen.

Der Luftwäscher enthält:

Behälter, der Eliminator mit 6 Biegungen, die Spraytitel, die Standrohre mit Düsen, die Pumpe mit Motor und der Inverter, das Wasser, das Linie rezirkuliert, bilden Wasserzuleitung, Schwimmerventil, manuelle Ventile, den Wartungsgehweg (ober und unterer), etc.

Behälter wird vom Edelstahl 304L 3.0t schweißte ganz wasserdichtes und versorgt mit den EdelstahlMaschendrahtsieben, dem notwendigen Klopfen für Pipe-Verbindung, dem Behälterdeckel, dem etc. gemacht.

Wassereliminatoren wird von PVC gemacht, und Wartungsgehwege wird von Edelstahl 304 hergestellt.

Das Wasser, das Linie rezirkuliert, bildet Wasserzuleitung, Entwässerungsleitung und Sammellinie sind zusammen mit den manuellen Ventilen, den Sieben, dem Schwimmerventil, dem WasserMagnetventil, den Manometern, dem etc. installiert.

Galvanisierte Rohre und Ventile mit den gewöhnlichen Materialien (nicht Edelstahl) werden für externe Rohrleitung versorgt.

Waschmaschinenrohre und Standrohre werden vom Edelstahl hergestellt.

Spraydüsen werden vom Polykarbonatsharz gemacht.

Relative Luftfeuchtigkeit der Zuluft wird direkt durch Invertersteuerung von Waschmaschinenpumpen gesteuert.

1-6. Luftzufuhrfans

Luftzufuhrfans sind die zentrifugale Art, welche die Tragflächenblätter hat, passend im Bau für den industriellen beabsichtigten Service.

Innere und Außenfläche des Fans wird mit Epoxidfarbe nach geschossener Explosion beschichtet

Leistungskurven und erwartetes Geräuschpegel-DB (A) werden alle Fans beim chinesischen Standard eingereicht

1-7. Für den praktischen Gebrauch und Entwässerungsleitungen

Versorgungsleitungen, Brauchwasserzuleitungen und Druckluftzuleitungen benutzen galv.anized-Stahlrohre.

Manuelle Ventile, Druckregler, Siebe, Filter, Manometer, etc. werden zusammen mit diesen Linien versorgt und gewöhnliche Materialien (nicht Edelstahl) werden benutzt.

Entwässerungsleitungen von jeder Luftzufuhreinheit sind zu den Gräben in der Nähe installiert und eingeführt.

Entwässerungsleitungen werden aus Flussstahlrohren mit fIanged Verbindung konstruiert.
