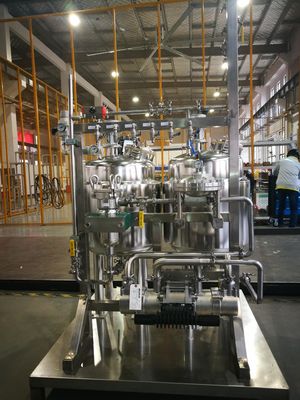

Farben-Zirkulations-System/Automobillackiererei

Konfiguration des zentralisierten Farbenversorgungssystems

SN

Name

Speciation

Menge

Ursprung

Anmerkung

Versorgungssystem I. Paint

3 eingestellt für Zündkapsel, 12 eingestellt für Überzieher, 1 eingestellt für klaren Mantel. Insgesamt 16 Sätze. Ist unten die Konfiguration für eingestellte eine. (abhängig von Kundenanforderung für Farbe)

High-Flo3: 1 Kolbenpumpe

Stellen Sie ein

Transportfarbe zum Spraystand, mit Strömungsgeschwindigkeit von 53L/min/32cpm (Austauschen) und von Höchstleistungsdruck 300 P/in, die die Bedingungen des Gebrauches völlig erfüllen können.

Kolbenpumpe-Stützgestell

Zu die Pumpe stützen und reparieren

Einlassschlauch für Kolbenpumpe

PC

3/4", schließen den Lufteinlauf des Fütterungsmoduls an das Druckluftstahlrohr an.

Luftball valv139

e

Einlass für 3:1Kolbenpumpe. Luft an und weg.

Luftdreiergruppenkomponenten

Verwendet für 3:1Kolbenpumpe. Luftquellbehandlung.

NO-Ladenschutzgerät

Verwendet für 3:1Kolbenpumpe. Wenn es kein Material gibt, schützt es die Kolbenpumpe.

Flugverbindungskomponenten

Für Luftrohrleitungsverbindung.

Luftschlauch

PC

Schließen Sie Farbenversorgungs-Pumpeneinlaß an Luftrohr an.

Kolbenpumpe-Farbeneinlassschlauch

PC

1" schließt den Farbeneinlaß der Pumpe an den Farbenversorgungsbehälter an, gestützt durch Stahlmasche.

SUS stabilisierter Turm

Verwendet, um Farbenpulsieren zu verringern und Druck zu stabilisieren

Beutelfilter

Verwendet für 3:1pumpen-Farbenausgang, Filter der Masche 60-150, großer Fluss. Ausgerüstet mit, Vorder- und Rückseite Anzeigenmessgeräte (Kugelventile auf beiden Seiten vom Filter, können für Wartung geschlossen sein und Ersatz, etc.) und es kann zu drücken beurteilt werden, ob es entsprechend der Druckdifferenz säubern muss. 120-150 Maschenfiltersieb für metallische Farbe, Filtersieb der Masche 50-75 für Zündkapselschicht; 300psi Druckfestigkeit

Farbenablassventil

Verwendet wenn Filterbedarfswartung, Reparatur, zweiteilige Art, Druckfestigkeit 300psi

Farbendruckmesser

Arbeiten Sie mit Filter zusammen

Völlig bedecktes SUS-Kugelventil

Verwendet in Verbindung mit Filter und Manometer, widerstehen zweiteilige Art, Druck 300 P/in

Kolbenpumpe-Ausgangschlauch

PC

Für 3:1pumpe widerstehen Sie Druck 500Psi, anschließen den Farbenausgang der Pumpe an die Farbenzirkulationsrohrleitung

Rückschlagventil

Widerstehen Sie Druck 300 P/in, 1", und maximaler Fluss rate18L/Min. Rückstaustrecke 15-200 P/in (0.3-14 Stange) ist am Ende der Zirkulationsrückkehrrohrleitung des Farbenhauptrohres installiert, um den Farbendruck in der Zirkulationsrohrleitung sicherzustellen.

Kolbenpumpe-Rückkehrschlauch

PC

3/8", widerstehen Druck 300Psi, anschließen die Farbenzirkulations-Rückleitung an den Farbeimer.

Völlig bedecktes SUS-Kugelventil

Verwendet für 3:1pumpe, 1" Druckfestigkeit 500Psi. Es wird verwendet, um das Ende der Farbenzirkulationsrohrleitung und während des Instandhaltungsdruckreserveventils abzuschneiden.

Andere Zusätze

Stellen Sie ein

Verbindung, um Rohrleitungen, SUS zu malen
