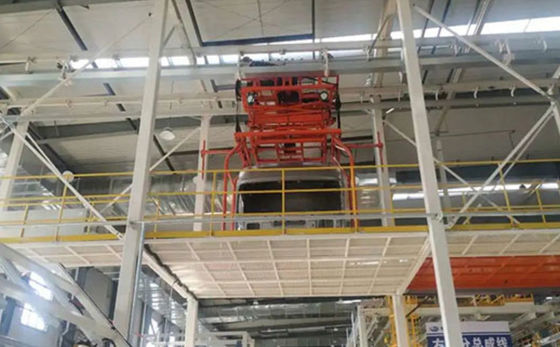

Heben Sie Aufzug-Förderer-System auf

Heben Sie Aufzug-Förderer-System auf

Wählen Sie wird aufgebraucht für die Behandlung von Werkstücken und nutzt normalerweise den Raum in der Luft, um die Stanzenproduktion von Werkstücken zu verwirklichen aus. Sie wird normalerweise im Fördererleitungssystem von EMS-Projekten verwendet, und sie kann eine automatische Fördererlinie auch an sich bilden.

System-Eigenschaften:

Kompaktbauweise, sicher und zuverlässig

Kleiner Abdruck, hohe Arbeits-Leistungsfähigkeit

Niedrige Kosten und einfache Wartung

In der Automobilproduktion gibt es Fertigungsstraßen, die verhältnismäßig große Materialien oder Werkstücke über Regionen bewegen müssen, und ein Material muss von einer Region auf andere verschoben werden. Weil die Automobilfertigungsstraße Produktionsanforderungen der hohen Standards, der hohen Geschwindigkeit und der hohen Leistungsfähigkeit hat, muss die AUFNAHME, die System übermittelt, höhere Präzision und Geschwindigkeit haben und erfordert einfacheres Betriebstechnik, um die Wartungszeit zu verringern, die durch normale Produktion besetzt wird.

Der Zweck des Gebrauchsmusters ist, das Problem der niedrigen Erntezuverlässigkeit in der früheren Kunst zu überwinden und versieht eine AUFNAHME, die System mit hoher Sammelnzuverlässigkeit übermittelt.

Für die Verwirklichung über Gegenstand, ist technische Lösung des anwesenden Gebrauchsmusters:

EINE AUFNAHME, die System, einschließlich eine Laufschiene und einen Greifer, die Spitze des Greifers übermittelt, wird slidingly mit der Laufschiene zusammengebracht;

Der Greifer wird mit der Laufschiene durch den Boom angeschlossen, wird die Spitze des Booms mit einem Motor versehen, und der Motor arbeitet mit dem Rollengetriebe auf die Oberseite des Booms zusammen, und eine Mehrzahl von Greifer-Sensoren werden auf dem Greifer vereinbart.

Eine obere Stücktabelle wird auf der Seite nahe dem Greifer unter der Laufschiene vereinbart, und eine Mehrzahl von oberen Stücktabellen-Sensoren werden auf der oberen Stücktabelle vereinbart; Der obere Teil wird mit einer Mehrzahl von unteren Plattform-Sensoren versehen.

Die Signalausgabe beendet vom Greifer-Sensor, alle werden obere Stücktabellen-Sensor und der untere Stücktabellen-Sensor an das Signaleingangende des Prüfers angeschlossen, und die Signalausgabeenden des Prüfers werden beziehungsweise an das Steuerende des Greifers und des Motors angeschlossen.

Der Prüfer wird mit einer Mensch-Maschine Schnittstelle versehen.

Der Prüfer schließt eine integrierte Verarbeitungseinheit, ein Greifersteuergerät ein und eine Motorsteuerungssteuereinheit, die Signalausgabeenden des Greifer-Sensors, alle obere Stück-Sensor und der untere Stück-Sensor werden an das Sensor-Signaleingangende der integrierten Verarbeitungseinheit angeschlossen, wird das Signalausgabeende der kombinierten Verarbeitungseinheit mit dem Signaleingangende des Greifersteuergeräts und der Motorsteuerungssteuereinheit beziehungsweise angeschlossen, wird das Ertragende des Greifersteuergeräts mit dem Steuerende des Greifers angeschlossen, und die Motorsteuerungssteuereinheit das Ertragende wird angeschlossen mit dem Steuerende des Motors.

Der Prüfer wird auch mit einer Signalspeichereinheit versehen, und der Speicherhafen der integrierten Verarbeitungseinheit ist das Inputende der Signalspeichereinheit verbunden.
