Stellmechanismus der Windmühlen-vier

Stellmechanismus der Windmühle vier

Der Stellmechanismus der Windmühle vier hat die Eigenschaften der intelligenten Positionierungs, zuverlässigen Leistung, einfache Steuerung, gute Vielseitigkeit, niedriger Preis und kann sich der zugeschalteten Produktion von 4 Plattformen und von mehrfachen Modellen anpassen. Er wird für die flexible Positionierung der schweißenden Fertigungsstraße der Rohkarosserie verwendet.

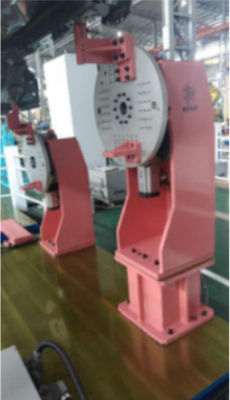

Der Stellmechanismus der Windmühle vier ist eine flexible Positioniervorrichtung der Windmühle, die in der schweißenden Fertigungsstraße der Rohkarosserie benutzt wird. Die mechanische hauptsächlichstruktur umfasst eine Drehscheibe und einen Rahmen. Eine Seite wird mit einer vertikal vereinbarten und drehbaren Windmühlendrehscheibe und seinem treibenden Gerät ausgerüstet. Die Windmühlendrehscheibe dort sind Installationslöcher der mehrfachen Positionierung vereinbarte gleichmäßig auf dem Diskettenkörper, und ein abnehmbarer Stellmechanismus für das Festklemmen des Werkstückes ist installiert. Angetrieben durch die Identifizierung und das Kontrollsystem, fährt die Drehscheibe den Stellmechanismus, um schnelle Stationsschaltung durchzuführen.

Verglichen mit der vorhandenen Technologie, sind die Vorteile der flexiblen Positioniervorrichtung der Windmühle, die von unserer Firma entwickelt wird, wie folgt:

(1) intelligente und einfache, zuverlässige Leistung, einfach zu steuern, gute Vielseitigkeit, flexible Positionierung des Körpers der schweißenden Fertigungsstraße, die für Multiplattform und Multimodellschaltung passend ist;

(2) können die Positionierungslöcher des Körpers der verschiedenen Modelle in Position gebracht werden, der das Problem der Unfähigkeit, wegen der Inkonsequenz der Größe oder der Stellung der Positionierungslöcher zu lokalisieren löst, wenn die schweißende Fertigungsstraße der Rohkarosserie vorbildliche Plattformen schaltet, und verringern groß die Kosten von neuen Modellen und von neuen Plattformen. Entwicklungskosten;

(3) kein Bedarf an der manuellen Steuerung, an der schnellen Antwort, an der genauen Steuerung und an der intelligenten Produktion;

(4) kann es den Körper von verschiedenen Modellen in Position bringen und festklemmen, ist die Schaltung schnell und genau, ist die Operation einfach, und die Produktions-Leistungsfähigkeit ist hoch;

(5) wenn sie eine Störung antrifft, kann die Windmühlendrehscheibe die Umstellung in der Zeit stoppen und die mehrfache Wicklung des Kabels um den Hals, das Verhindern von Unfällen und die Vermeidung von Verlusten vermeiden.

Technische hauptsächlichparameter: Multiachsenverknüpfung; vorbildliche Schaltung von 4 Plattform; zugeschalteter Zyklus 6 Sekunden; Last 200kg; Wiederholung, die Genauigkeit ± 0.1mm in Position bringt; Servo-Antrieb; elektromagnetische Bremse.
